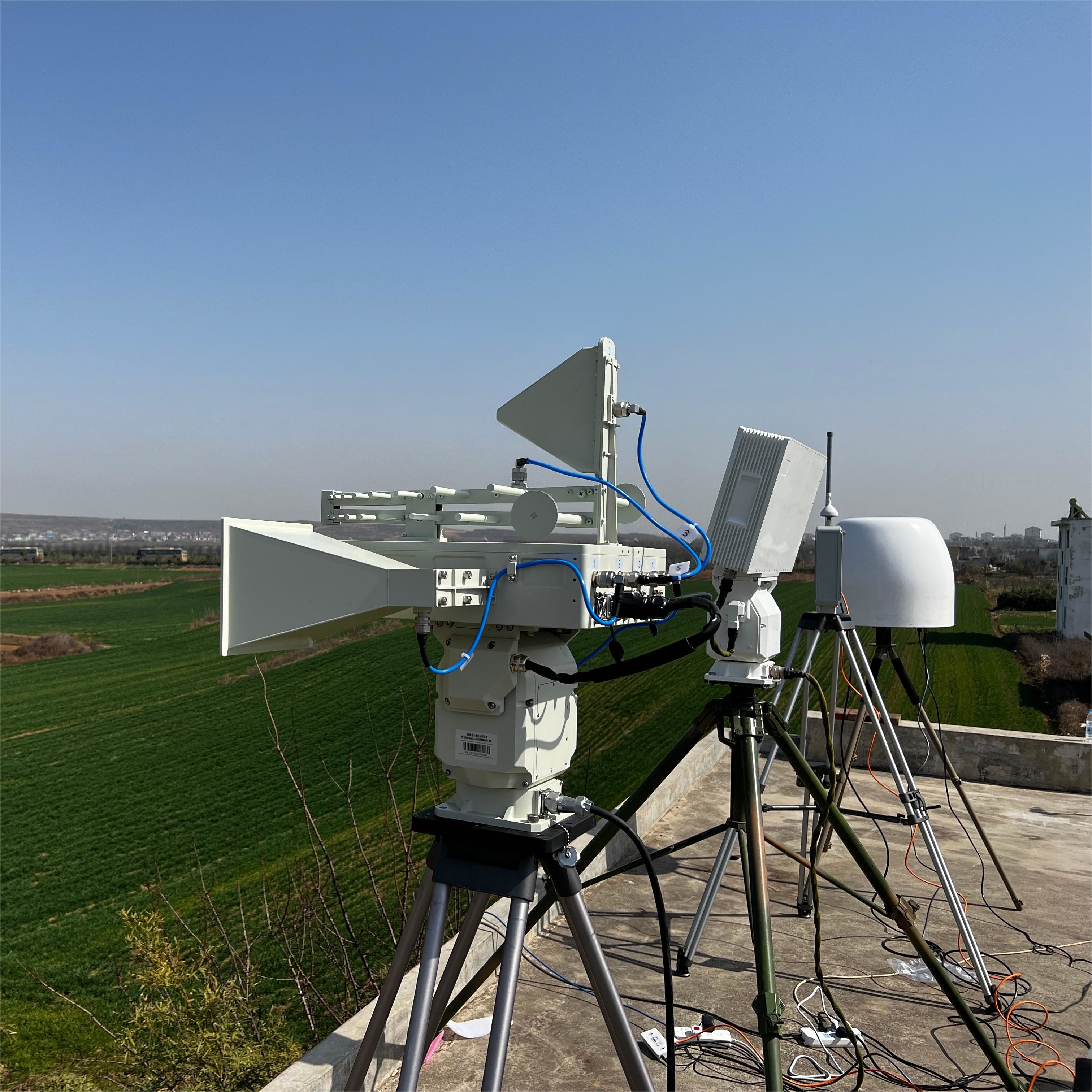

LT-AD01 2D Phased Array Radar + LT-RFS50 Sprzęt wykrywania i wskazywania kierunku bezzałogowego statku powietrznego (nieobowiązkowe)
Wprowadzenie produktu:
Radar obrony powietrznej produkowany przez naszą firmę posiada trójkoordinatowy, spójny i aktywny dwuwymiarowy system skanowania fazy.i całe urządzenie przyjmuje modułowy, wszystkie są zaprojektowane w stanie stałym w celu zapewnienia niezawodności sprzętu, który jest wykorzystywany do szybkiego wykrywania celów, śledzenia i pozycjonowania.Oprócz spełnienia wskaźników sztywności i wytrzymałości, projektowanie uwzględnia również układ, montaż, okablowanie, chłodzenie i inne wymagania dużej liczby urządzeń elektronicznych.
Obecnie często występuje wiele zdarzeń zakłóceń UAV, a problem kontroli UAV w kluczowych obszarach jest szczególnie istotny.Ten LT-RFS50 wykorzystuje wydajny bezprzewodowy sprzęt rozpoznawczy do blokowania sygnałów zdalnego sterowania UAV i sygnałów transmisji obrazu, i wykonywać wykrywanie, śledzenie i pozycjonowanie, a także wyświetlanie trajektorii UAV, dzięki czemu może osiągnąć wszystkie warunki pogodowe,brak ślepej strefy i długie odległości do nielegalnej inwazji bezzałogowych statków powietrznych do automatycznego wyszukiwania i wykrywania, wskazanie kierunku, śledzenie i pozycjonowanie w celu zaspokojenia potrzeb bezpieczeństwa w kluczowych obszarach.
Charakterystyka produktu:
1, śledzenie wielu celów jednocześnie, wykrywanie w czasie rzeczywistym prędkości celu, trajektorii i pozycji przestrzennej.
2, Integracja różnych algorytmów przeciw silnemu bałaganie.
3, aktywna antena z fazowanym układem, aby uzyskać pełny zasięg przestrzeni powietrznej.
4Urządzenie ma niewielkie rozmiary, lekką wagę i jest w całości w stanie stałym, z wysoką stabilnością i niezawodnością.
5System wykrywa bezzałogowe statki na odległości zarówno bliskich, jak i dalekich.
6, z możliwościami śledzenia dronów i operatorów, aby dostosować się do różnych środowisk aplikacyjnych.
7, obsługuje zarówno samodzielne, jak i sieciowe tryby działania (pozycjonowanie skrzyżowania), zapewniając doskonałą skalowalność.
8, Wspiera rozpoznawanie UAV na czarno-białych listach.
9, zapewnienie interfejsów rozszerzających umożliwiających połączenie z sprzętem lub platformami systemów przeciwdziałającymi zakłóceniom.
| Nazwa parametru | Wartość parametru |
| System radarowy | 2D Active Phased Array |
| Pasma częstotliwości operacyjnej | Pas X |
| Zakres skanowania | Azymut ((Skanujący elektrycznie): ± 15,5° |
| Odchylenie (skanowanie elektryczne): ± 30° |
| Azymut (skanowanie mechaniczne): 0°-360° |
| Odchylenie (skanując mechanicznie): 0°-90° |
| Prędkość anteny | ≤ 10 obr./min |
| Zakres wykrywania ((Pd=0).8,Pfa=10-6) | ≥ 8 km (RCS=0,01m2) |
| ≥ 15,5km ((RCS=0,1m2) |
| ≥ 25km ((RCS=1m2) |
| Ślepy zasięg | 240m |
| Rozstrzygnięcie | Rozstrzygnięcie zasięgu: 15m |
| Rozdzielczość azymutu ≥5° |
| Rozdzielczość tonia ≥9° |
| Dokładność | Dokładność zasięgu ≥20 m |
| Dokładność azymutu ≥ 0,8° |
| Dokładność zakrętu ≥0,8° |
| Cel prędkości promieniowej | 00,8 m/s-100 m/s |
| Zdolność śledzenia celów | ≥ 200 partii |
| Przekazanie mocy | 256 W |
| Wielkość sprzętu przedniego | ≤ 686 mm*411 mm*145 mm |
| Waga | ≤ 55 kg |
| - Nie.Nazwa parametru | Wartość parametru |
| Zakres częstotliwości wykrywania | 200 MHz-6000 MHz |
| Pasy ostrości: 0.4,0.9,1.4,2.4,5.2,50,8 GHz |
| Metoda wykrywania | Pasywne automatyczne wykrywanie radiowe, pasywny odbiór sygnału |
| Odległość wykrywania | 5-10 km ((Działalność różni się w zależności od modelu, moc transmisji UAV > 0,1 W) |
| Zakres wykrywania | Wykrywanie wszechstronne |
| Liczba wykrytych celów | Jednoczesne wykrywanie ponad 60 dronów |
| Dokładność | Dokładność odnalezienia kierunku ≤3° |
| Dokładność pozycjonowania wielostacji ≤ 5% |
| Wskaźnik skuteczności wykrywania | ≥: 98% |
| Czas reakcji na wykrycie | ≤:3s |
| Wielkość | 450 mm*400 mm |
| Waga | ≤ 10 kg |
| Ochrona przed wejściem | IP67 |
| Użycie | Wspiera samodzielne i sieciowe tryby działania (pozycjonowanie skrzyżowania) |
