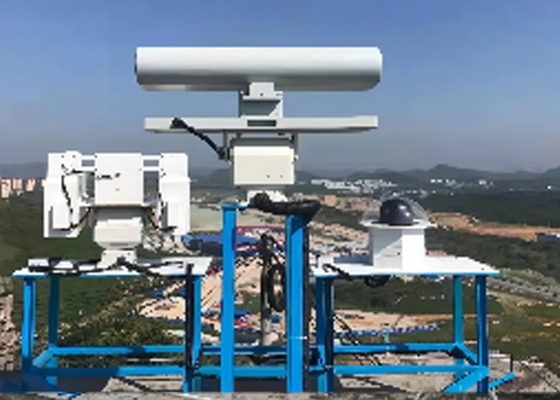

LT-P08 cyfrowy radar wielowiasowy + sprzęt integracyjny przeciwdziałający pozycjonowaniu dronów serii LT-UDA (nieobowiązkowe)
Wprowadzenie produktu:
Dwuwymiarowy radar trójkoordynowego układu fazowego LT-P08 to urządzenie do obserwacji i rozpoznania niskiej wysokości działające w zakresie X i zdolne do wykrywania niskiej,Małe i powolne cele w zasięgu 25 km.W tym radaru wykorzystuje się system ActivePhased Array (AESA).podczas gdy skanowanie mechaniczne jest stosowane w wymiarze azimutów w celu uzyskania pokrycia 360 azimutówCała maszyna jest zaprojektowana modułowo i w stanie stałym w celu zapewnienia niezawodności urządzenia.
Sprzęt przeciwdziałający wykrywaniu kierunku i pozycjonowaniu bezzałogowych statków jest zintegrowanym systemem wykrywania i ostrzegania bezzałogowych statków, rozpoznawania celów, wykrywania kierunku, pozycjonowania, usuwania zakłóceń,i kontroliMoże być wyposażony w komponenty pokładowe, stałe elementy instalacyjne i elementy tymczasowe, co czyni go elastycznym i odpowiednim do zastosowań w wielu scenariuszach.
Charakterystyka produktu:
1, silna odporność na zanieczyszczenia środowiskowe.
2, z urządzeniem regulacji wysokości, może regulować kąt anteny, który ma zastosowanie do różnych warunków geograficznych.
3Rozwiązuje techniczny problem wyboru wielu celów do śledzenia i rozpoznawania celów w środowisku hałasu tła.
4, wykrywanie i pozycjonowanie: przy użyciu wykrywania pasywnego i pasywnego widma częstotliwość wykrywania wynosi 20 MHz-6 GHz.Wielokrotne anteny wskazujące kierunek i pozycjonowanie są wykorzystywane do odbierania sygnałów bezprzewodowych z dronów w obszarze wykrywaniaWykorzystując technologię analizy protokołu bezprzewodowego, system automatycznie wykrywa i identyfikuje informacje o szerokości i długości geograficznej, wysokości, prędkości, kierunku,i model powszechnie używanych dronów kod SN, punkt startu i inne informacje.
5, usunięcie zakłóceń: przyjmowanie technologii szybkiego cyfrowego zamiatania częstotliwości, poprzez zakłócenia elektromagnetyczne, w celu osiągnięcia zakłóceń nawigacji UAV, zdalnego sterowania,sygnały komunikacyjne do transmisji obrazu, tak aby zmusić UAV do powrotu do lotu lub lądowania i aby osiągnąć precyzyjną ingerencję w wyznaczony UAV,ale również można go skonfigurować z różnymi kształtami anten według środowisk i wymagań aplikacji, w celu osiągnięcia najbardziej ekonomicznych i najlepszych wyników, aby spełnić wymagania regionalnego zasięgu.
6, platforma sterowania: oparta na architekturze SOA, zapewniająca stronom internetowym wiele metod dostępu, takich jak aplikacje,może umożliwić kontrolę dostępu i zarządzania ponad 20 zestawami urządzeń wykrywających i przeciwdziałających dronom, oraz wspieranie przyszłej ekspansji do innych systemów lub urządzeń przeciwdziałania dronom, w tym radarów, optoelektroniki, oszustw itp.
| Nazwa parametru |
Wartość parametru |
| System radarowy |
System cyfrowego formowania wiązki |
| Pasma częstotliwości operacyjnej |
Pas X |
| Zakres skanowania |
Azymut: 0°-360° |
| Odchylenie: ± 30° |
| Zakres wykrywania ((Pd=0).8,Pfa=10-6) |
UAV: 7 km ((σ=0,01m2) |
| Ludzie: 12km |
| Ślepy zasięg |
240m |
| Rozstrzygnięcie |
Rozstrzygnięcie zakresu ≤10m |
| Rozstrzygnięcie azymutu ≤3° |
| Rozdzielczość tonia ≤6° |
| Dokładność |
Dokładność zasięgu ≤ 10 m |
| Dokładność azymutu ≤0,5° |
| Dokładność zakrętu ≤0,6° |
| Szybkość dokładność ≤ 0,5 m/s |
| Cel prędkości promieniowej |
00,8 m/s-40 m/s |
| Zdolność śledzenia celów |
≥ 100 partii |
| Przekazanie mocy |
≤ 300 W |
| Wielkość sprzętu |
685 mm*410 mm*146 mm ((Główna wielkość jednostki) |
| Waga |
30 kg ((Main Unit Weight) |
| Nazwa parametru |
Wartość parametru |
| Urządzenia wykrywające |
Zakres częstotliwości wykrywania |
30 MHz-6 GHz |
| Pasy ostrości: 0.4, 0.9, 1.4, 2.4, 5.2, 5,8 GHz (nieobowiązkowe) |
| Metoda wykrywania |
Pasywne automatyczne wykrywanie radiowe, pasywny odbiór sygnału |
| Odległość wykrywania |
5-10 km (zakres zależy od modelu, moc przesyłana przez UAV > 0,1 W) |
| Zakres wykrywania |
Wykrywanie wszechstronne |
| Liczba wykrytych celów |
Jednoczesne wykrywanie ponad 60 dronów |
| Dokładność |
Dokładność wykrywania kierunku ≤3° ((RMS) |
| Dokładność pozycjonowania ≤ 10 metrów |
| Sprzęt przeciwdziałający |
Tryb obrotów |
Wstrzymanie zakłóceń radiowych |
| Przeciwny cel. |
Transmisja obrazu UAV, połączenia sterowania lotem, sygnały nawigacyjne |
| Pasma przeciwczęstotliwości |
20-6000MHz |
| 400 MHz, 800 MHz, 900 MHz,10,2 GHz,10,5 GHz,20,4 GHz,50,2 GHz,5.8GHz (nieobowiązkowe) |
| Odległość przeciwnika |
Opcjonalna konfiguracja wszechstronna lub kierunkowa |
| Odległość |
W kierunku: 3-5 km (Dostęp przeciwnika zależy od modelu) |
| Wszystkie kierunki: 1,5-2 km (Dostawa przeciwnika zależy od modelu) |
| Integracja systemu |
Wielkość |
Urządzenia wykrywające:450mm*400mm |
| Sprzęt licznikowy: 550 mm*500 mm*300 mm |
| Waga |
≤ 45 kg |
| Zużycie energii |
Włączone wykrycie: 55 W |
| Interferencja włączona:960W |
| Ochrona przed wejściem |
IP67 |
