LT-FSP360 Czterostronny układ fazowy+ LT-B3 TARGET INTELLIGENT LINKAGE TRACKING MULTI SPECTRAL OPTOELECTRONICS (nieobowiązkowe)
Wprowadzenie produktu:

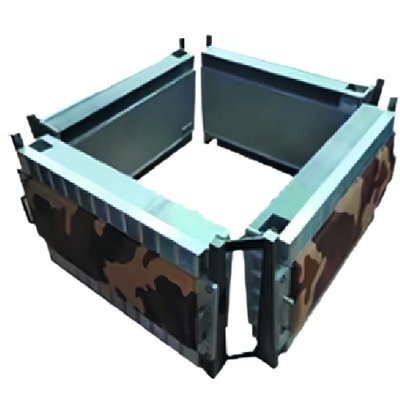

Czterostronny radar fazowany produkowany przez naszą firmę przyjmuje system AESA (Active Phased Array).Wielokrotne transformacje strukturalne mogą być projektowane zgodnie z różnymi wymaganiami zadań, a wyższe prędkości transmisji danych można osiągnąć poprzez tworzenie wielu typów tablic.

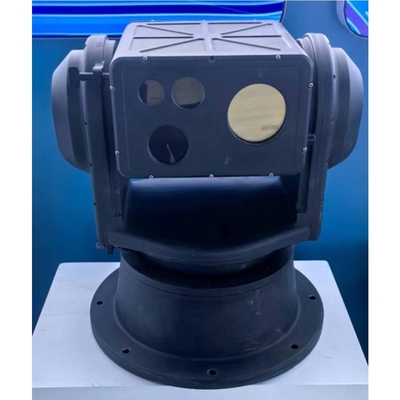

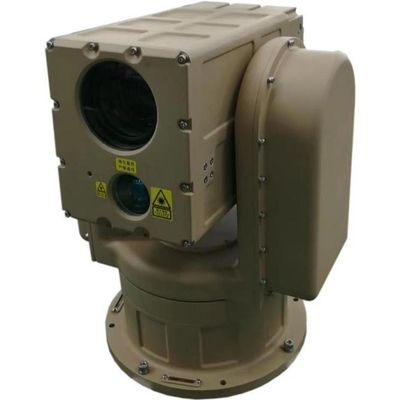

LT-B3 ma elastyczność i zdolność manewrowania, aby atakować cele latające na niskiej wysokości (drony bezzałogowe, balony chemiczne, ptaki bioniczne) w nieograniczonych pozycjach.śledzenie blokady, wykrywanie i ostrzeganie. Zintegrowany z niechłodzonymi podczerwonymi aparatami termicznymi, kamerą światła widzialnego, laserowym czujnikiem odległości i inteligentnym modułem algorytmu,może wykonywać bezzałogowe ciągłe monitorowanie w dzień i w nocyJednocześnie wykorzystuje technologię wizualną termicznej obrazowania podczerwonego, która ma dobrą ukrywalność, silną zdolność do przenikania mgły i nie jest ograniczona przez źródła światła.Może bezproblemowo dostosowywać się do pokładowego wyposażenia końcowego, takiego jak połączone systemy radarowe, systemy wykrywania radiowego i systemy zakłócania pełnej częstotliwości.
Cechy produktu:
1Zdolność pozyskiwania informacji: śledzenie wielu celów jednocześnie, wykrywanie w czasie rzeczywistym prędkości, trajektorii i pozycji przestrzennej celu.
2, Silna zdolność anty-zaburzeń: Integracja różnych algorytmów anty-zaburzeń.
3, Pojemność pokrycia przestrzeni powietrznej: aktywna antenka fazowana zapewnia pokrycie całej przestrzeni powietrznej.
4, Dostosowalność do środowiska: Urządzenia są niewielkie, lekkie i w stanie stałym, o wysokiej stabilności i niezawodności.
5Technologia automatycznego skupiania z inteligentnym rozpoznawaniem wielu pozycji może być osiągnięta za pomocą różnych metod skupiania i metod uruchamiania, aby osiągnąć szybkie skupienie.
6Oprogramowanie do sterowania urządzeniami z przodu może być uaktualniane online za pośrednictwem sieci, co znacznie ułatwia przyszłą konserwację.
7, funkcja pozycjonowania 3D, zdolna do powiększania i kliknięcia do centryzacji podczas wyboru pudeł, ułatwiając obsługę urządzenia.
8, Obrotowy z powrotem zasilanie PTZ samodzielny test może być zwrócony do ustawionej przez użytkownika pozycji zerowej lub pozycji awarii zasilania, wsparcie funkcji zdalnego ponownego uruchomienia.
9, Uniwersalny gramofon o zmiennej prędkości pozwala na monitorowanie ślepego kąta i precyzyjne pozycjonowanie.
10Profesjonalna konstrukcja powłoki, piękna, lekka, solidna, odporna na wysokie temperatury, odporna na korozję, wodoodporna i odporna na kwaśny deszcz.
11, wyposażony w blokadę ruchową, która umożliwia zamykanie pojazdu podczas szybkiego ruchu; jednocześnie może być wyposażony w stabilną i amortyzującą wstrząsy podstawę mocowania kołnierza,który skutecznie redukuje wibracje i chroni stabilność sprzętu.
12, wyposażony w inteligentny moduł automatycznego łączenia, moduł automatycznego śledzenia, moduł automatycznego wykrywania i zdolny do dostarczania informacji zwrotnych na temat lotniczych celów.
| Nazwa parametru |
Wartość parametru |
| System radarowy |
Dwuwymiarowy aktywny fazowany szereg, czterostronna struktura szeregu |
| Pasma częstotliwości operacyjnej |
Pas X |
| Zakres skanowania |
Azymut: 360° |
| Pochylenie: -10°-20° |
| Zakres:0.24km-26km |
| Azimut skanu elektrycznego: ± 50° |
| Elektryczny odległość skanująca: ± 15 ° |
| Zakres wykrywania ((Pd=0).8,Pfa=10-6) |
Zakres wykrywania do pojazdu ≥ 25 km |
| Zakres wykrywania do ludzi ≥ 11,5 km |
| Zakres wykrywania do UAV≥6km |
| Ślepy zasięg |
240m |
| Rozstrzygnięcie |
Rozstrzygnięcie zasięgu: 10m |
| Rozstrzygnięcie azymutu: 5° (normalne) |
| Rozdzielczość: 8° (normalna) |
| Dokładność |
Dokładność zasięgu: 5 m |
| Dokładność azymutu:00,4° |
| Dokładność przesuwania:00,6° |
| Dokładność prędkości:1 m |
| Cel prędkości promieniowej |
00,8 m/s-20 m/s |
| Zdolność śledzenia celów |
Liczba punktów przetworzonych ≥ 150 partii |
| Przekazanie mocy |
224w |
| Wielkość sprzętu |
≤ 680 mm*400 mm*205,6 mm |
| Waga |
≤ 28 kg (jednostronny układ) |
| Nazwa parametru |
Wartość parametru |
| Rozdzielczość światła widocznego |
2MP / 4MP / 8MP Opcjonalnie |
| Długość ogniskowa obiektywu widzialnego |
500 mm |
| Rozdzielczość w podczerwieni |
384X256/640X512 /1280X1024 Nieobowiązkowe |
| Długość ogniskowa soczewki podczerwonej |
30-180 mm; 6x zoom optyczny |
| Pomiar odległości laserowej |
Długość fali 1570 nm |
| Moc: 3 km (UAV 0,3 m) |
| Częstotliwość pracy:1 Hz |
| Optyczna stabilizacja obrazu |
Opcjonalny wysokoprecyzyjny żyroskop światłowodowy w celu utrzymania stabilnego obrazu i pracy podczas ruchu pojazdu |
| Dokładność pozycjonowania gramofonu |
± 0.01 |
| Dokładność śledzenia gramofonu |
1 mrad |
| Zakres kąta obrotnika |
poziom 0-360°, nieskończona pozycja, ciągłe obrotowe; |
| Odległość ± 90 |
| Prędkość ruchu obrotnika |
Maksymalny poziom 100°/S |
| Najwyższy zakręt 80°/S |
| Cała maszyna dostosowuje się do otoczenia |
-40°C-+60°C, spełnia standardy takie jak działanie drgań, kompatybilność z baterią, pleśń do natryskowania soli, IP67 w kabinie/IP66 dla całej maszyny itp. |
| Ogólne zużycie energii |
300 W |
| Zasilanie |
DC48V, wyposażone w AC220 ± 20% V szerokości wejściowej, wodoodporne, ustabilizowane źródło zasilania |
| Interfejs zewnętrzny |
1 × 10Base-T/100Base TX, interfejs RJ45, interfejs zasilania, seryjny port sterowania itp. |
| Waga |
45 kg |
| Wielkość |
420 mm × 280 mm × 385 mm
(Różne konfiguracje zależą od rzeczywistych warunków) |
