LT-FSP360 Czterostronny układ fazowy+ LT-A2 TARGET INTELLIGENT LINKAGE TRACKING MULTI SPECTRAL OPTOELECTRONICS (nieobowiązkowe)
Wprowadzenie produktu:

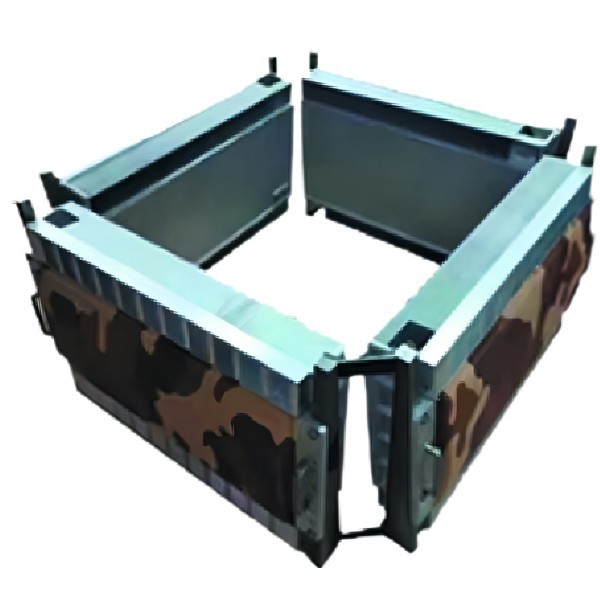

Czterostronny radar fazowany produkowany przez naszą firmę przyjmuje system AESA (Active Phased Array).Wielokrotne transformacje strukturalne mogą być projektowane zgodnie z różnymi wymaganiami zadań, a wyższe prędkości transmisji danych można osiągnąć poprzez tworzenie wielu typów tablic.

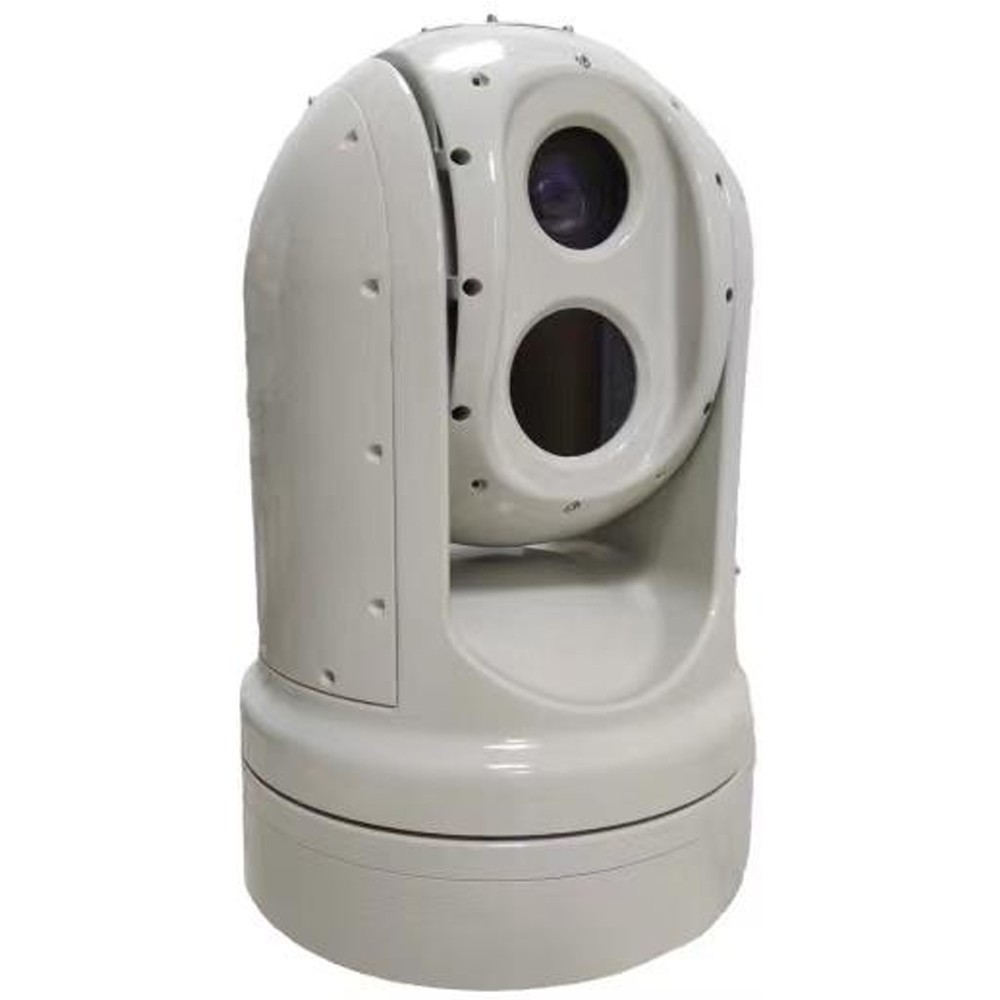

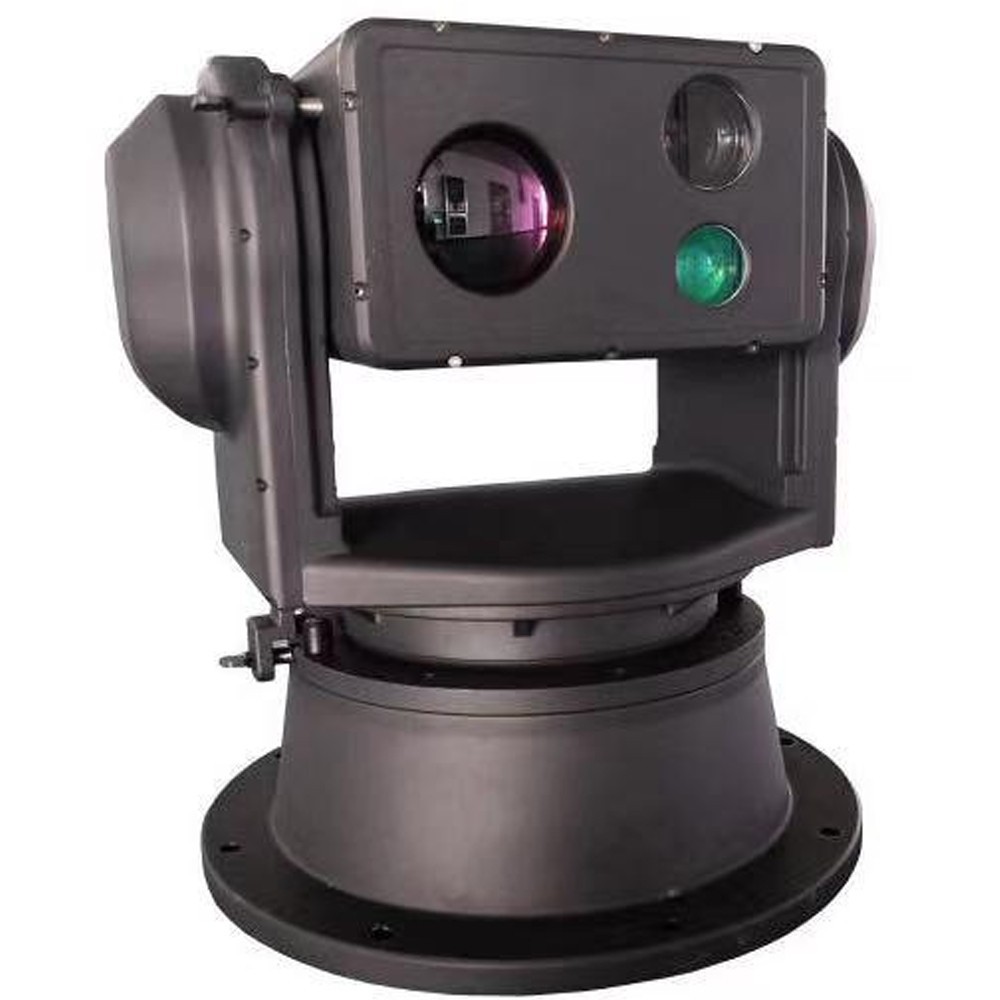

LT-A2 ma elastyczność i zdolność manewrowania, aby celować w cele lecące na niskiej wysokości (drony bezzałogowe, balony chemiczne, ptaki bioniczne) w nieograniczonych pozycjach.śledzenie blokady, wykrywanie i ostrzeganie. Zintegrowany z niechłodzonymi podczerwonymi aparatami termicznymi, kamerą światła widzialnego, laserowym czujnikiem odległości i inteligentnym modułem algorytmu,może wykonywać bezzałogowe ciągłe monitorowanie w dzień i w nocyJednocześnie wykorzystuje technologię wizualną termicznej obrazowania podczerwonego, która ma dobrą ukrywalność, silną zdolność do przenikania mgły i nie jest ograniczona przez źródła światła.Może bezproblemowo dostosowywać się do pokładowego wyposażenia końcowego, takiego jak połączone systemy radarowe, systemy wykrywania radiowego i systemy zakłócania pełnej częstotliwości.
Cechy produktu:
1Zdolność pozyskiwania informacji: śledzenie wielu celów jednocześnie, wykrywanie w czasie rzeczywistym prędkości, trajektorii i pozycji przestrzennej celu.
2, Silna zdolność anty-zaburzeń: Integracja różnych algorytmów anty-zaburzeń.
3, Pojemność pokrycia przestrzeni powietrznej: aktywna antenka fazowana zapewnia pokrycie całej przestrzeni powietrznej.
4, Dostosowalność do środowiska: Urządzenia są niewielkie, lekkie i w stanie stałym, o wysokiej stabilności i niezawodności.
5Oprogramowanie do sterowania urządzeniami z przodu może być uaktualniane online za pośrednictwem sieci, co znacznie ułatwia przyszłą konserwację.
6, funkcja pozycjonowania 3D, zdolna do powiększania i kliknięcia do centryzacji podczas wyboru pudeł, ułatwiając obsługę urządzenia.
7"Przełączalnik do ponownego zasilania PTZ samodzielnego badania może być zwrócony do ustawionej przez użytkownika pozycji zerowej lub pozycji awarii zasilania, obsługa funkcji zdalnego ponownego uruchamiania.
8, Uniwersalny gramofon o zmiennej prędkości pozwala na monitorowanie ślepego kąta i precyzyjne pozycjonowanie.
9Profesjonalna konstrukcja powłoki, piękna, lekka, solidna, odporna na wysokie temperatury, odporna na korozję, wodoodporna i odporna na kwaśny deszcz.
10, wyposażony w blokadę ruchową, która umożliwia zamykanie pojazdu podczas szybkiego ruchu; jednocześnie może być wyposażony w stabilną i amortyzującą wstrząsy podstawę mocowania kołnierza,który skutecznie redukuje wibracje i chroni stabilność sprzętu.
11, wyposażony w inteligentny moduł automatycznego łączenia, moduł automatycznego śledzenia, moduł automatycznego wykrywania i zdolny do dostarczania informacji zwrotnych na temat lotniczych celów.
| Nazwa parametru |
Wartość parametru |
| System radarowy |
Dwuwymiarowy aktywny fazowany szereg, czterostronna struktura szeregu |
| Pasma częstotliwości operacyjnej |
Pas X |
| Zakres skanowania |
Azymut: 360° |
| Pochylenie: -10°-20° |
| Zakres:0.24km-26km |
| Azimut skanu elektrycznego: ± 50° |
| Elektryczny odległość skanująca: ± 15 ° |
| Zakres wykrywania ((Pd=0).8,Pfa=10-6) |
Zakres wykrywania do pojazdu ≥ 25 km |
| Zakres wykrywania do ludzi ≥ 11,5 km |
| Zakres wykrywania do UAV≥6km |
| Ślepy zasięg |
240m |
| Rozstrzygnięcie |
Rozstrzygnięcie zasięgu: 10m |
| Rozstrzygnięcie azymutu: 5° (normalne) |
| Rozdzielczość: 8° (normalna) |
| Dokładność |
Dokładność zasięgu: 5 m |
| Dokładność azymutu:00,4° |
| Dokładność przesuwania:00,6° |
| Dokładność prędkości:1 m |
| Cel prędkości promieniowej |
00,8 m/s-20 m/s |
| Zdolność śledzenia celów |
Liczba punktów przetworzonych ≥ 150 partii |
| Przekazanie mocy |
224w |
| Wielkość sprzętu |
≤ 680 mm*400 mm*205,6 mm |
| Waga |
≤ 28 kg (jednostronny układ) |
| Nazwa parametru |
Wartość parametru |
| Rozdzielczość światła widocznego |
2MP / 4MP / 8MP Opcjonalnie |
| Długość ogniskowa obiektywu widzialnego |
300 mm |
| Rozdzielczość w podczerwieni |
384X256/640X512 Nieobowiązkowe |
| Długość ogniskowa soczewki podczerwonej |
30-150 mm; 5x zoom optyczny |
| Pomiar odległości laserowej |
Długość fali 1570 nm |
| Moc: 2 km (bezzałogowy bezzałogowy 0,3 m) |
| Częstotliwość pracy:1 Hz |
| Optyczna stabilizacja obrazu |
Opcjonalny wysokoprecyzyjny żyroskop światłowodowy w celu utrzymania stabilnego obrazu i pracy podczas ruchu pojazdu |
| Dokładność pozycjonowania gramofonu |
± 0.05 |
| Dokładność śledzenia gramofonu |
1 mrad |
| Zakres kąta obrotnika |
poziom 0-360°, nieskończona pozycja, ciągłe obrotowe; |
| Odchylenie ± 90° |
| Prędkość ruchu obrotnika |
Maksymalny poziom 100°/S |
| Najwyższy zakręt 80°/S |
| Cała maszyna dostosowuje się do otoczenia |
-40°C-+60°C, spełnia standardy takie jak działanie drgań, kompatybilność z baterią, pleśń do natryskowania soli, IP67 w kabinie/IP66 dla całej maszyny itp. |
| Ogólne zużycie energii |
300 W |
| Zasilanie |
DC48V, wyposażone w AC220 ± 20% V szerokości wejściowej, wodoodporne, ustabilizowane źródło zasilania |
| Interfejs zewnętrzny |
1 × 10Base-T/100Base TX, interfejs RJ45, interfejs zasilania, seryjny port sterowania itp. |
| Waga |
35 kg |
| Wielkość |
420 mm × 280 mm × 385 mm
(Różne konfiguracje zależą od rzeczywistych warunków) |
