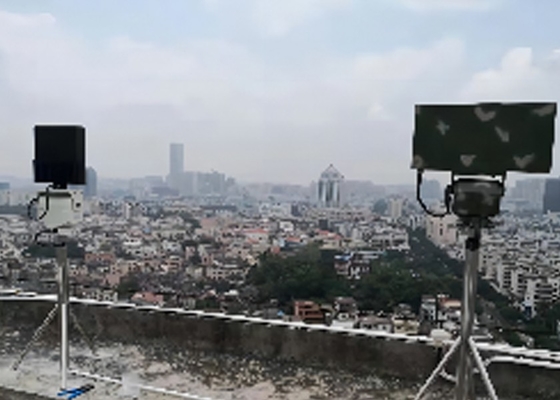

Radar ostrzegawczy niskiej wysokości LT-Ku07+ LT-RFS30+ Sprzęt wykrywania i pozycjonowania bezzałogowych statków powietrznych (opcjonalny)
Wprowadzenie produktu:
LT-Ku07 jest jednowymiarowym radarem z trzema współrzędnymi. To urządzenie do obserwacji i rozpoznania na niskiej wysokości.Operujący w paśmie KuRadar przyjmuje system AESA (Active Phased Array)W wymiarze pasmowym do skanowania wykorzystuje się skanowanie fazowe, podczas gdy w wymiarze azimutów do skanowania wykorzystuje się skanowanie mechaniczne w celu uzyskania zasięgu azimutów 360.Cała maszyna ma konstrukcję modułową i w stanie stałym, aby zapewnić niezawodność sprzętu..
Urządzenia do identyfikacji i pozycjonowania bezzałogowych statków powietrznych są głównie stosowane do wykrywania i identyfikacji wszelkiego rodzaju zdalnego sterowania bezzałogowymi statkami powietrznymi i sygnałów radiowych przesyłających obrazy oraz do pomiaru kierunku i pozycji.Wykonuje śledzenie i oznakowanie trajektorii UAV, umożliwia operatorowi monitorowanie sytuacji bezzałogowych statków powietrznych na obszarze chronionym, a jednocześnie posiada zdolność rozpoznania i wczesnego ostrzegania, precyzyjną identyfikację,czarno-białe listy, identyfikacja między przyjacielem a wrogiem w programie technologii precyzyjnego sterowania bezzałogowym, oraz wczesne ostrzeganie i alarm.
Charakterystyka produktu:
1, silna odporność na zanieczyszczenia środowiskowe.
2, z urządzeniem do regulacji podniesienia, może regulować kąt anteny,przystosowany do różnych warunków geograficznych.
3, rozwiązano techniczny problem wyboru wielu celów do śledzenia i rozpoznawania celów w środowisku hałasu tła.
4System wykazał, że UAV ma skuteczny zasięg zarówno bliski, jak i daleki, z odległością monitorowania 5000 metrów.
5, dokładność wykrywania kierunku ≤ 3°.
6, z możliwościami śledzenia dronów i operatorów, aby dostosować się do różnych środowisk aplikacyjnych.
7, obsługuje zarówno samodzielne, jak i sieciowe tryby działania (pozycjonowanie skrzyżowania), zapewniając doskonałą skalowalność.
8Wspiera rozpoznawanie dronów na czarno-białych listach, rozróżniając przyjaciół i wrogów w celu dokładnego uderzenia.
| Nazwa parametru |
Wartość parametru |
| System radarowy |
Wskaźnik przestrzeni 1D aktywny fazowy + azimutalne skanowanie mechaniczne |
| Pasma częstotliwości operacyjnej |
Grupa Ku |
| Zakres skanowania |
Azymut: 0°-360° |
| Pochylenie: 0°-45° |
| Prędkość anteny |
60°/s |
|
Zakres wykrywania
(Pd=0).8,Pfa=10-6)
|
5km ((σ=0,01m2) |
| Ślepy zasięg |
≤ 200 m |
| Rozstrzygnięcie |
Rozstrzygnięcie zasięgu: 10m |
| Rozstrzygnięcie Azimut:20,5° |
| Rozdzielczość tonu: 7° |
| Dokładność |
Dokładność zasięgu ≤ 4 m |
| Dokładność azymutu ≤ 0,5° |
| Dokładność zakrętu ≤ 0,5° |
| Dokładność prędkości ≤1 m/s |
| Cel prędkości promieniowej |
00,8 m/s-40 m/s |
| Zdolność śledzenia celów |
≥ 100 partii |
| Przekazanie mocy |
160 W |
| Wielkość sprzętu przedniego |
Jednostka główna: 590mm*475mm*126mm |
| Waga |
27 kg (jednostka główna) |
| Nazwa parametru |
Wartość parametru |
| Zakres częstotliwości wykrywania |
30 MHz-6000 MHz |
| Pasy ostrości: 0.4,0.9,1.4,2.4,5.2,50,8 GHz |
| Metoda wykrywania |
Pasywne automatyczne wykrywanie radiowe, pasywny odbiór sygnału |
| Odległość wykrywania |
3km ((Rang różni się w zależności od modelu, moc przesyłana przez UAV >0,1W) |
| Zakres wykrywania |
Wykrywanie wszechstronne |
| Liczba wykrytych celów |
Jednoczesne wykrycie ponad 20 dronów |
| Jednoczesne pozycjonowanie ponad 6 bezzałogowych statków powietrznych |
| Dokładność |
Dokładność odnalezienia kierunku ≤ 1,5° |
| Dokładność pozycjonowania ≤ 10 m |
| Wskaźnik skuteczności wykrywania |
≥ 98% |
| Czas reakcji na wykrycie |
≤ 3 s |
| Wielkość |
215 mm*280 mm |
| Waga |
≤ 3 kg |
| Ochrona przed wejściem |
IP67 |
| Użycie |
4 lub więcej urządzeń podłączonych do sieci do użytku |
