Radar ostrzegawczy niskiej wysokości LT-Ku07 + sprzęt integracyjny przeciwdziałający pozycjonowaniu dronów serii LT-UDA (nieobowiązkowe)
Wprowadzenie produktu:
LT-Ku07 jest jednowymiarowym radarem z trzema współrzędnymi. To urządzenie do obserwacji i rozpoznawania na niskiej wysokości.Operujący w paśmie KuRadar przyjmuje system AESA (Active Phased Array)W wymiarze pasmowym do skanowania wykorzystuje się skanowanie fazowe, podczas gdy w wymiarze azimutnym do skanowania wykorzystuje się skanowanie mechaniczne w celu osiągnięcia zasięgu 360 azimutów.Cała maszyna ma konstrukcję modułową i w stanie stałym, aby zapewnić niezawodność urządzeń..

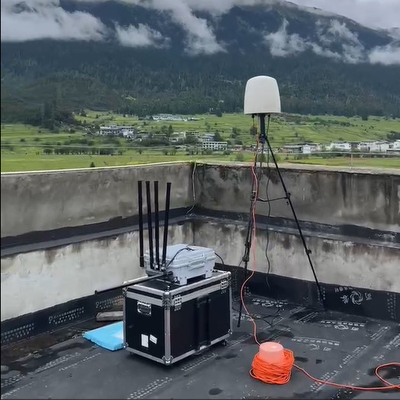

Sprzęt przeciwdziałający wykrywaniu kierunku i pozycjonowaniu bezzałogowych statków jest zintegrowanym systemem wykrywania i ostrzegania bezzałogowych statków, rozpoznawania celów, wykrywania kierunku, pozycjonowania, usuwania zakłóceń,i kontroliMoże być wyposażony w komponenty pokładowe, stałe elementy instalacyjne i elementy tymczasowe, co czyni go elastycznym i odpowiednim do zastosowań w wielu scenariuszach.
Charakterystyka produktu:
1"Można wytrzymać zanieczyszczenia środowiska".
2Za pomocą urządzenia do regulacji podniesienia można regulować kąt anteny, który jest stosowany w różnych warunkach geograficznych.
3"Rozwiązano techniczny problem wyboru wielu celów do śledzenia i rozpoznawania celów w środowisku hałasu tła.
4Wykrywanie i pozycjonowanie: częstotliwość wykrywania wynosi 20 MHz-6 GHz przy użyciu wykrywania pasywnego i pasywnego widma.Wielokrotne anteny wskazujące kierunek i pozycjonowanie są wykorzystywane do odbierania sygnałów bezprzewodowych z dronów w obszarze wykrywaniaWykorzystując technologię analizy protokołu bezprzewodowego, system automatycznie wykrywa i identyfikuje informacje o szerokości i długości geograficznej, wysokości, prędkości, kierunku,i model powszechnie używanych dronów kod SN, punkt startu i inne informacje.
5"Odrzucenie zakłóceń: przyjmowanie technologii cyfrowego przenikania częstotliwości o dużej prędkości, poprzez zakłócenia elektromagnetyczne, w celu osiągnięcia zakłóceń nawigacji bezzałogowych statków powietrznych, zdalnego sterowania,sygnały komunikacyjne do transmisji obrazu, tak aby zmusić UAV do powrotu do lotu lub lądowania i aby osiągnąć precyzyjną ingerencję w wyznaczony UAV,ale również można go skonfigurować z różnymi kształtami anten według środowisk i wymagań aplikacji, w celu osiągnięcia najbardziej ekonomicznych i najlepszych wyników, aby spełnić wymagania regionalnego zasięgu.
6Platforma sterowania: oparta na architekturze SOA, zapewniająca stronom internetowym wiele metod dostępu, takich jak aplikacje,może umożliwić kontrolę dostępu i zarządzania ponad 20 zestawami urządzeń wykrywających i przeciwdziałających dronom, oraz wspieranie przyszłej ekspansji do innych systemów lub urządzeń przeciwdziałania dronom, w tym radarów, optoelektroniki, oszustw itp.
| Nazwa parametru |
Wartość parametru |
| System radarowy |
Wskaźnik przestrzeni 1D aktywny fazowy + azimutalne skanowanie mechaniczne |
| Pasma częstotliwości operacyjnej |
Grupa Ku |
| Zakres skanowania |
Azymut: 0°-360° |
| Pochylenie: 0°-45° |
| Prędkość anteny |
60°/s |
|
Zakres wykrywania
(Pd=0).8,Pfa=10-6)
|
5km ((σ=0,01m2) |
| Ślepy zasięg |
≤ 200 m |
| Rozstrzygnięcie |
Rozstrzygnięcie zasięgu: 10m |
| Rozstrzygnięcie Azimut:20,5° |
| Rozdzielczość tonu: 7° |
| Dokładność |
Dokładność zasięgu ≤ 4 m |
| Dokładność azymutu ≤ 0,5° |
| Dokładność zakrętu ≤ 0,5° |
| Dokładność prędkości ≤1 m/s |
| Cel prędkości promieniowej |
00,8 m/s-40 m/s |
| Zdolność śledzenia celów |
≥ 100 partii |
| Przekazanie mocy |
160 W |
| Wielkość sprzętu przedniego |
Jednostka główna: 590mm*475mm*126mm |
| Waga |
27 kg (jednostka główna) |
| Nazwa parametru |
Wartość parametru |
| Urządzenia wykrywające |
Zakres częstotliwości wykrywania |
30 MHz-6 GHz |
| Pasy ostrości: 0.4, 0.9, 1.4, 2.4, 5.2, 5,8 GHz (nieobowiązkowe) |
| Metoda wykrywania |
Pasywne automatyczne wykrywanie radiowe, pasywny odbiór sygnału |
| Odległość wykrywania |
5-10 km (zakres zależy od modelu, moc przesyłana przez UAV > 0,1 W) |
| Zakres wykrywania |
Wykrywanie wszechstronne |
| Liczba wykrytych celów |
Jednoczesne wykrywanie ponad 60 dronów |
| Dokładność |
Dokładność wykrywania kierunku ≤3° ((RMS) |
| Dokładność pozycjonowania ≤ 10 metrów |
| Sprzęt przeciwdziałający |
Tryb obrotów |
Wstrzymanie zakłóceń radiowych |
| Przeciwny cel. |
Transmisja obrazu UAV, połączenia sterowania lotem, sygnały nawigacyjne |
| Pasma przeciwczęstotliwości |
20-6000MHz |
| 400 MHz, 800 MHz, 900 MHz,10,2 GHz,10,5 GHz,20,4 GHz,50,2 GHz,5.8GHz (nieobowiązkowe) |
| Odległość przeciwnika |
Opcjonalna konfiguracja wszechstronna lub kierunkowa |
| Odległość |
W kierunku: 3-5 km (Dostęp przeciwnika zależy od modelu) |
| Wszystkie kierunki: 1,5-2 km (Dostawa przeciwnika zależy od modelu) |
| Integracja systemu |
Wielkość |
Urządzenia wykrywające:450mm*400mm |
| Sprzęt licznikowy: 550 mm*500 mm*300 mm |
| Waga |
≤ 45 kg |
| Zużycie energii |
Włączone wykrycie: 55 W |
| Interferencja włączona:960W |
| Ochrona przed wejściem |
IP67 |
