LT-Ku07A RADAR POWARZIAJĄCY O NISKOJYCH WZRODZIACH + LT-C4 TARGET INTELLIGENT LINKAGE TRACKING MULTI SPECTRAL OPTOELECTRONICS (nieobowiązkowe)
Wprowadzenie produktu:

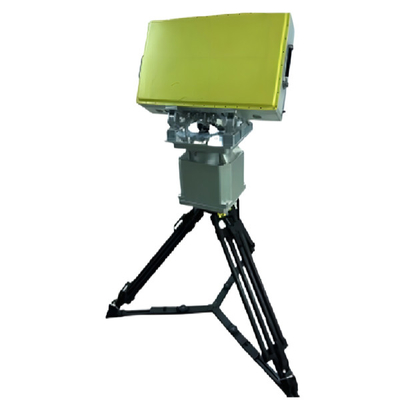

LT-Ku07A jednowymiarowy trójkoordinatowy radar fazowy to urządzenie do nadzoru i rozpoznania na niskiej wysokości, działające w pasmie Ku.Ten radar przyjmuje system AESA (Active Phased Array)W wymiarze wysokości do skanowania wykorzystuje się skanowanie fazowe, podczas gdy w wymiarze azimutów do skanowania wykorzystuje się skanowanie mechaniczne w celu uzyskania zasięgu azimutów 360°.Cała maszyna przyjmuje konstrukcję modułową i w stanie stałym, aby zapewnić niezawodność sprzętu.

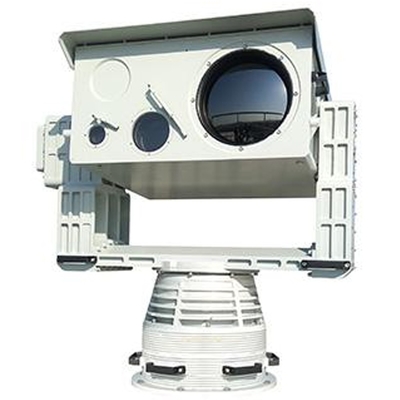

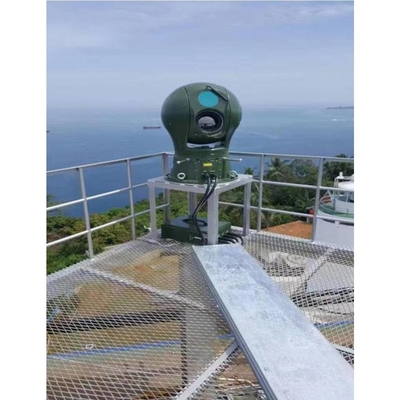

LT-C4 ma elastyczność i zdolność manewrowania w celu atakowania nisko wysokościowych celów lotniczych (drony bezzałogowe, balony chemiczne, ptaki bioniczne) lub statków bezzałogowych na powierzchni morza,statki przenoszące cele na nieograniczone pozycje. 360° pełnoobszarowe skanowanie w czasie rzeczywistym, śledzenie blokady, wykrywanie i ostrzeganie.może wykonywać bezzałogowe ciągłe monitorowanie w dzień i w nocyJednocześnie wykorzystuje technologię wizualną termicznej obrazowania podczerwonego, która ma dobrą ukrywalność, silną zdolność do przenikania mgły i nie jest ograniczona przez źródła światła.Może bezproblemowo dostosowywać się do pokładowego wyposażenia końcowego, takiego jak połączone systemy radarowe, systemy wykrywania radiowego i systemy zakłócania pełnej częstotliwości.
Cechy produktu:
1"Można wytrzymać zanieczyszczenia środowiska".
2Za pomocą urządzenia do regulacji wysokości, można regulować kąt anteny, stosowany w różnych warunkach geograficznych.
3Rozwiązuje trudności techniczne związane z śledzeniem i rozpoznawaniem wielu celów w hałaśliwym środowisku.
4System obrazowania światła widzialnego o wysokiej rozdzielczości, z dużą odległością obserwacji.
5Mechanizm zdalnego elektrycznego dopasowania osi laserowej może zakończyć ustawienie ustawienia lasera bez demontażu maszyny.
6"Pasywne obrazy termiczne mają dobrą ukrywalność i nie są łatwo wykrywalne.
7Przyjmując technologię ciągłego zoomu obrazu cieplnego, obrazy są jasne, a odległość wykrywania jest długa,odpowiedni do poszukiwania celów z dużym polem widzenia i obserwacji szczegółów celów na dużą odległość.
8Wysokiej precyzji gramofon, wysoki poziom oporu wiatru, wysoka dokładność pozycjonowania, szybka szybkość reakcji, płynna obsługa, osiągając wszechstronne monitorowanie ślepego kąta.
9Wbudowany inteligentny system kontroli temperatury zapewnia prawidłowe działanie urządzeń elektronicznych przez cały dzień, przez cały rok.
10Cała maszyna jest wzmocniona profesjonalnie zaprojektowaną powłoką, która jest piękna, lekka i wytrzymała.wodoodporność, i kwaśny deszcz.
11"Wyposażony w blokadę ruchową, pojazd może być zablokowany podczas szybkiego ruchu; jednocześnie może być wyposażony w stabilną i odporną na wstrząsy podstawę do mocowania kołnierza,który skutecznie redukuje wibracje i chroni stabilność sprzętu.
12"Obrany inteligentnym modułem automatycznego łączenia, modułem automatycznego śledzenia, modułem automatycznego wykrywania i zdolny do przekazywania informacji zwrotnych na temat lotniczych celów".
|
Nazwa parametru
|
Wartość parametru |
| System radarowy |
Skanowanie maszynami mechanicznymi azimutem, skanowanie pojedynczym impulsem fazy pitch, aktywne fazowane układy |
| Pasma częstotliwości operacyjnej |
Grupa Ku |
| Zakres skanowania |
Azymut: 0°-360° |
| Odchylenie: 0°-40° |
| Prędkość anteny |
≤ 6 s |
| Zakres wykrywania ((Pd=0).8,Pfa=10-6) |
≥ 5,5 km ((RCS:00,01 m2Prawdopodobieństwo fałszywego alarmu 10- 4Prawdopodobieństwo wykrycia 0,8) |
| Ślepy zasięg |
≤ 200 m |
| Rozstrzygnięcie |
Rozstrzygnięcie zakresu: ≤ 10 m |
| Rozdzielczość azymutu: ≤ 3° |
| Rozdzielczość tonia: ≤ 6° |
| Minimalna prędkość wykrywalna: ≤ 0,5 m/s |
| Dokładność |
Dokładność zasięgu: ≤ 5 m |
| Dokładność azymutu: ≤ 0,5° |
| Dokładność przesuwania:00,5° |
| Dokładność prędkości: ≤ 0,1 m/s (tryb śledzenia) |
| Cel prędkości promieniowej |
00,8 m/s-40 m/s |
| Zdolność śledzenia celów |
≥ 200 partii |
| Przekazanie mocy |
160 W |
| Wielkość sprzętu przedniego |
≤ 620 mm*230 mm*330 mm |
| Waga |
55 kg |
| Nazwa parametru |
Wartość parametru |
| Rozdzielczość światła widocznego |
2MP / 4MP / 8MP Opcjonalnie |
| Długość ogniskowa obiektywu widzialnego |
700 mm |
| Rozdzielczość w podczerwieni |
384X256/640X512 /1280X1024 Nieobowiązkowe |
| Długość ogniskowa soczewki podczerwonej |
20-240 mm; 12x Zoom optyczny |
| Pomiar odległości laserowej |
Długość fali 1570 nm |
| Moc: 4 km (bezzałogowy bezzałogowy 0,3 m) |
| Częstotliwość pracy:1 Hz |
| Optyczna stabilizacja obrazu |
Opcjonalny wysokoprecyzyjny żyroskop światłowodowy w celu utrzymania stabilnego obrazu i pracy podczas ruchu pojazdu |
| Dokładność pozycjonowania gramofonu |
± 0.01 |
| Dokładność śledzenia gramofonu |
1 mrad |
| Zakres kąta obrotnika |
poziom 0-360°, nieskończona pozycja, ciągłe obrotowe; |
| Odległość ± 90 |
| Prędkość ruchu obrotnika |
Maksymalny poziomy 120°/S |
| Najwyższy zakręt 100°/S |
| Cała maszyna dostosowuje się do otoczenia |
-40°C-+60°C, spełnia standardy takie jak działanie drgań, kompatybilność z baterią, pleśń do natryskowania soli, IP67 w kabinie/IP66 dla całej maszyny itp. |
| Ogólne zużycie energii |
500 W |
| Zasilanie |
DC48V, wyposażone w AC220 ± 20% V szerokości wejściowej, wodoodporne, ustabilizowane źródło zasilania |
| Interfejs zewnętrzny |
1 × 10Base-T/100Base TX, interfejs RJ45, interfejs zasilania, seryjny port sterowania itp. |
